平板閘閥,電動無導流孔平板閘閥
Z943WF電動平板閘閥產品介紹
適用于天然氣,石油,化工,環保,城市管道,燃?xì)夤芫€等輸送管線,放空系統和汽儲存裝置上,用作啟閉設備。適用于天然氣開采和凈化的長輸管線。
Z943WF電動平板閘閥特點:
1.閥座的密封結構應為彈性有預緊力,上、下游密封座同時密封的結構。閥座與密封物間始終為面對面密封。 2.閥座有自清洗功能,并且在閥門開啟或關閉過程中不受氣流的直接沖刷。閥座應由有潤滑、不磨損材料制成。 3.閥門執行機構的故障不會影響到閥門的其它部分,維修和更換工作能夠在不拆下閥門的情況下進行。 (1) 軛架套管–鋁青銅軛架套管配置針形止推軸承,最大程度減少操作扭矩。 (2) 閥桿–螺紋長度直到托架;銷釘和點焊;具有穩定性。 (3) 壓力密封–結構簡單,配置分段扣環和鍍銀低碳鋼墊圈,有助于拆卸和實現最好的閥帽密封。 (4) 閥座環–焊接閥座環垂直于流動通道,易于維護。 (5) 執行機構–這些閥門可以配置電動、液動或氣動執行機構。DN300以下配置標準手動手輪,DN350以上配置斜齒輪操作機構。 (6) 軛架–完全裝配式軛架通過抗震測試,易于維護和安裝執行機構。 (7) 壓蓋–兩件式,自調節壓蓋,避免被彈出。 (8) 整體后座–硬面,使用壽命最長。 (9) 閥瓣–彈簧負載閥瓣能夠自行調節,減少執行機構的扭矩需求。 (10) 整體止動–整體鑄造托架止動裝置,定位組裝的托架閥瓣,使得閥座更加穩定可靠。
Z943WF電動平板閘閥制造標準:
設計規范
結構長度
連接法蘭
試驗與檢驗
壓力-溫度
產品標識
JB/T5298
JB/79
GB9131
GB/T12220
API6D
ANSI-16.5
ANSI B16.34
MSS SP-25
Z943WF電動平板閘閥零部件材料表:
閥門/閥蓋
WCB
WC6
A352-LCB
A351-CF8M
閘板
2Cr13+ENP
20CrMoV+STL
ANSO410+ENP
ANSI316+ENP
閥桿
2Cr13
A182-A6a
A182-A316S
閥座
25+PTFE
A105+PTFE
A182-F316+PTFE
填料
NBR/FPM
柔性石墨/Flexible Graphite
聚四氟乙烯/PTFE+FPM
墊片
-
螺栓
35
適用介質
水、油口、蒸汽

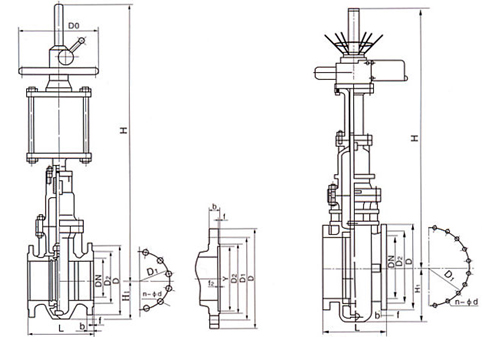

Z943WF電動平板閘閥結構:(圖)
Z943WF電動平板閘閥外觀尺寸:
1.6MPa
DN
L
D
Do
f
b
H
H1
n-Φd
凸面法法 RF (K)Z43WF-16C (K)Z543WF-16C (K)Z643WF-16C (K)Z943WF-16C
50
178
160
250
3
16
584
80
4-Φ18
65
190
180
18
634
95
203
195
20
688
100
8-Φ18
229
215
300
863
114
125
254
245
350
22
940
132
150
267
280
24
1030
8-Φ23
200
292
335
26
1277
168
12-Φ23
330
405
400
30
1491
12-Φ25
356
460
450
4
1701
237
381
520
500
34
1875
265
16-Φ30
406
580
305
36
2180
432
640
40
2440
325
20-Φ34
457
705
44
2860
360
20-Φ41
600
508
840
5
48
3450
425
700
610
910
3960
24-Φ41
800
660
1020
52
4550
512
900
711
1120
54
5250
565
28-Φ48
1000
811
1250
56
5870
630
28-Φ18
Z943WF電動平板閘閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
